Jak działa system wody lodowej?

W skład systemu wody lodowej wchodzą:

•Jednostka skraplająca: zawiera ona wszystkie elementy potrzebne do prawidłowej pracy typowego układu chłodniczego z wbudowaną powietrzną pompą ciepła.

•Parownik z modułem hydraulicznym: tu znajduje się wymiennik freon/woda, gdzie czynnik chłodniczy oddaje ciepło lub chłód wodzie oraz układu pompowego z naczyniem ekspansyjnym oraz elektronicznego sterownika kontrolującego pracę układu. Zimna lub gorąca woda jest przetransportowana do klimakonwektora, który rozprowadza schłodzone lub ogrzane powietrze wewnątrz pomieszczenia. System wody lodowej może być również łączony z innymi tradycyjnymi systemami ogrzewania np.: kotłownia CO lub panele słoneczne, a ponadto może współpracować z podłogowym systemem grzewczym.

Szczegóły budowy parownika z modułem hydraulicznym

Szczegóły budowy                            jednostki skraplającej

 Instalacja:

Aby układ wody lodowej funkcjonował prawidłowo, konieczne jest:

•Wykonanie bilansu obciążenia cieplnego budynku, na podstawie którego jest dobierana moc agregatu wody lodowej
•Dopasowanie odpowiedniego typu klimakonwektora do każdego z pomieszczeń a następnie kalkulacja liczby urządzeń
•Weryfikacja dobranych urządzeń w celu prawidłowego zaprojektowania instalacji hydraulicznej
•Montaż urządzeń oraz instalacji hydraulicznej
•Rozruch i regulacja układu.

Artel przewiduje możliwość rozdzielenia jednostki skraplającej od parownika z modułem hydraulicznym, co pozwala zainstalować urządzenie na dwa sposoby:

•Całkowicie na zewnątrz w wersji monoblok
•Skraplacza na zewnątrz, a parownika z modułem hydraulicznym wewnątrz budynku.

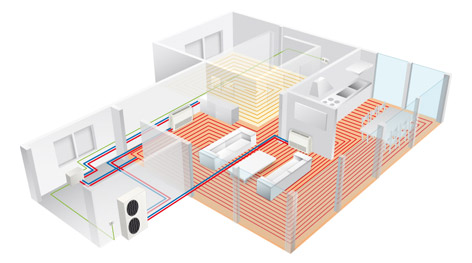

Przykład instalacji systemu wody lodowej z podłogowym systemem grzewczym                 Instalacja wersji monoblok                    Modułowa wersja instalacji
